GEFAS-Fahrzeugbau - individuelle Arbeitsbühnentransporter nach Maß
* Unser neuer Service * Bei uns können Sie 3- und 4-Achs-Plateaufahrzeuge anmieten. Sprechen Sie uns an !
Wir fertigen für Sie:

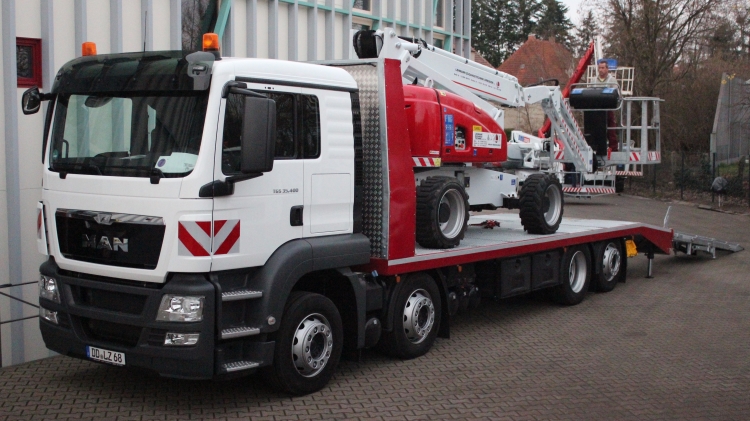

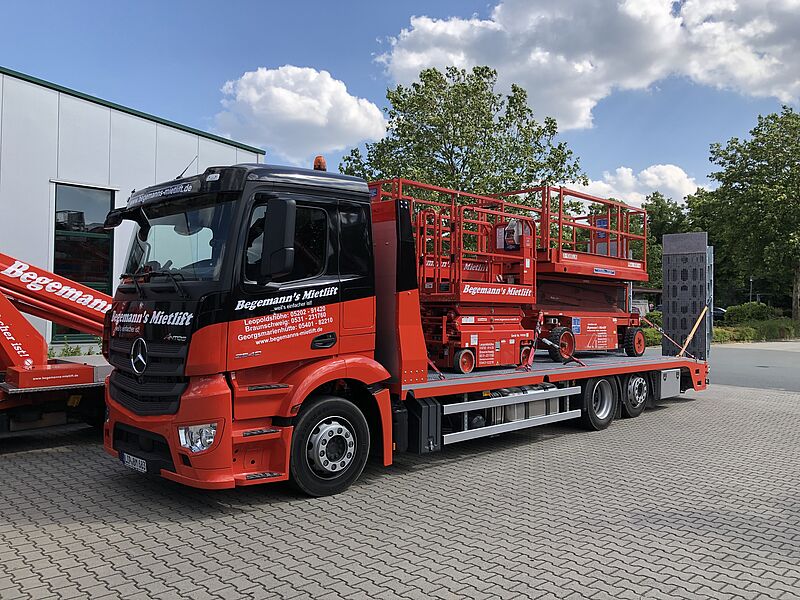

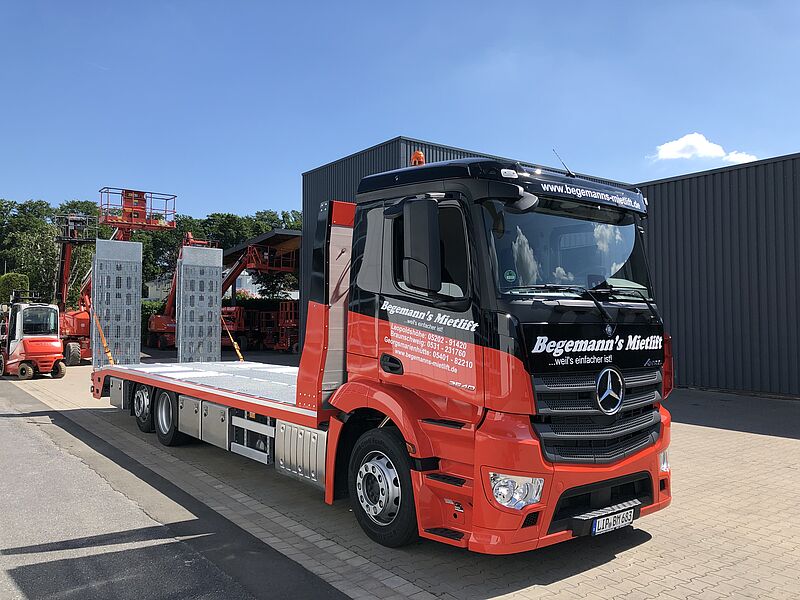

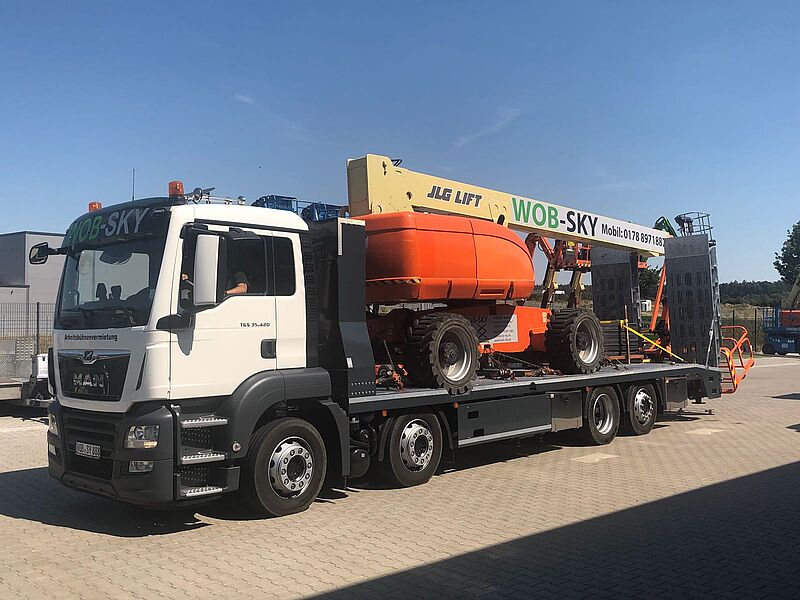

Fahrzeuge der 32 to Klasse, mit einer Nutzlast von ca.18 to
Fahrzeuge der 26 to Klasse, mit einer Nutzlast von ca.14 to
Fahrzeuge der 18 to Klasse, mit einer Nutzlast von ca. 8,5 to
Alle Nutzlastangaben sind abhängig von der Fahrzeug- und Aufbauausstattung.
Wir erstellen mit Ihnen gemeinsam das Fahrzeugkonzept, welches auf Ihre Bedürfnisse zugeschnitten ist.
Zu den Grundausstattungen gehören:
- Hilfsrahmen für den Aufbau in Niedrigbauweise, aus hochwertigen Stahlprofilen voll verschweißt
- Rahmenkröpfung am Überhang des Fahrzeuges um 7 °
- Hydraulisch gesteuerte (senken, heben und verschiebbar) Verladerampen (klappbar)
- Unsere Hydraulikanlage passen wir Ihren Wünschen an, z. B. Elektrohydraulik um in Wohngebieten geräuscharm und zuverlässig be- und entladen zu können oder den Antrieb der Hydraulik über den Nebenabtrieb des Fahrzeuges
- Hydrauliksteuereinrichtung spritzwassergeschützt in Kasten verbaut
- Elektroseilwinde oder Hydraulikseilwinde mit einer Zugkraft von 6.800 kg, Seilwinden mit größerer Zugkraft ebenfalls lieferbar
- Plateauboden aus Schwerlastgitterrosten bündig mit Außenrahmen verlegt
- Ladungssicherungseinrichtungen ca. 5,0 t
- Lackierungen bei Plateaufahrzeugen einfarbig in Fahrerhausfarbton nach RAL, Sonderausführungen werden natürlich berücksichtigt
- Stirnwand mit Vorrichtungen zum Verstauen verschiedener Zurrmittel
Hilfsrahmen
- Abmessungen:
- • bis zu einer max. Länge 9400 mm Nutzlänge 9000 mm, je nach Fahrgestell
- • Breite 2550 mm
- • Höhe 120 mm
- • Plateauhöhe je nach Fahrgestell zwischen 1000 mm und 1070 mm
- • Fahrgestelle mit Radmulden habe eine Höhe in diesem Bereich von 950 mm (4 Achser)
- voll verzinkt
- Hergestellt aus Profilrohren voll verschweißt, um eine hohe Steifigkeit des Aufbaus zu erreichen
- Im Heck um 7° gekröpft, um einen flachen Auffahrwinkel zu realisieren

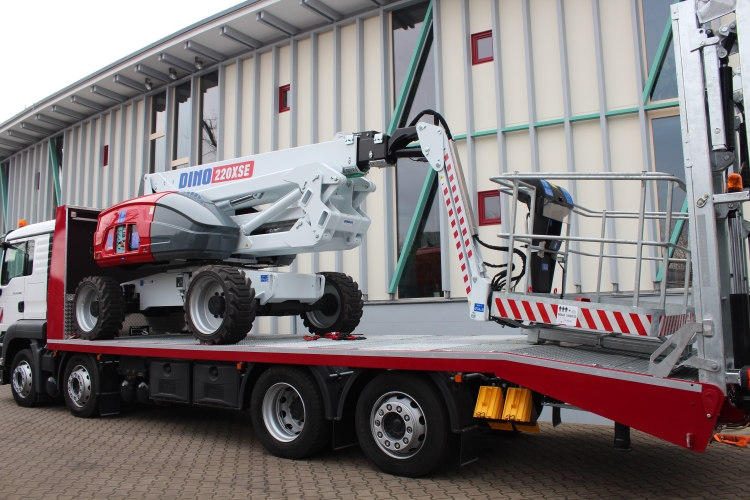

- Bei 4 Achs- Fahrgestellen, sind 2 zusätzliche Radmulden inkl. Abdeckungen verbaut, um Großgeräte bis zu 17,5 to Eigengewicht zu transportieren
- Außenrahmen in Wunschfarbe lackiert
- Zurrpunkte alle 500 mm auf dem Außenrahmen und den Längsträgern mit einer Belastbarkeit von 5 to verteilt
- Zusätzliche Zurrpunkte können nach Absprache realisiert werden
- Der Bodenbelag ist wahlweise aus verzinkten Gitterrosten in Rutschhemmung R12 oder R13 bündig mit den außenrahmen verlegt alternativ kann auch ein Bodenbelag aus Aluminiumprofilen verlegt werden
Seilwinde
| Hydraulisch betrieben mit einer Zugkraft von 6,8 to |
Hydraulik
- Alle Funktionen der Auffahrrampe und Seilwinde sind über eine Fernbedienung steuerbar
- Bei Fahrzeugausfall können alle Funktionen über eine Notbedienung mit Handpumpe betätigt werden
- Die Hydraulikanlage ist Spritzwassergeschütz in einer Werkzeugkiste aus Edelstahl auf der rechten Seite im Heck verbaut
Werkzeugkisten
- 3 Werkzeugkisten in den Abmessungen 800x500x500 aus Edelstahl nach Platzverhältnissen auf der linken Seite am Fahrzeug montiert, andere Abmessungen auf Anfrage
- Inkl. Innenbeleuchtung für die „dunkle Jahreszeit“
Anhängerkupplung
| 3,5 to für 13 poligen Steck |
Betankungsanlage
- Möglich aus dem Fahrzeugtank oder aus einem 300l Zusatztank
- Die Durchflussmenge beträgt 30l/min und ist mit einem Zählwerk und einer Automatikzapfpistole ausgestattet

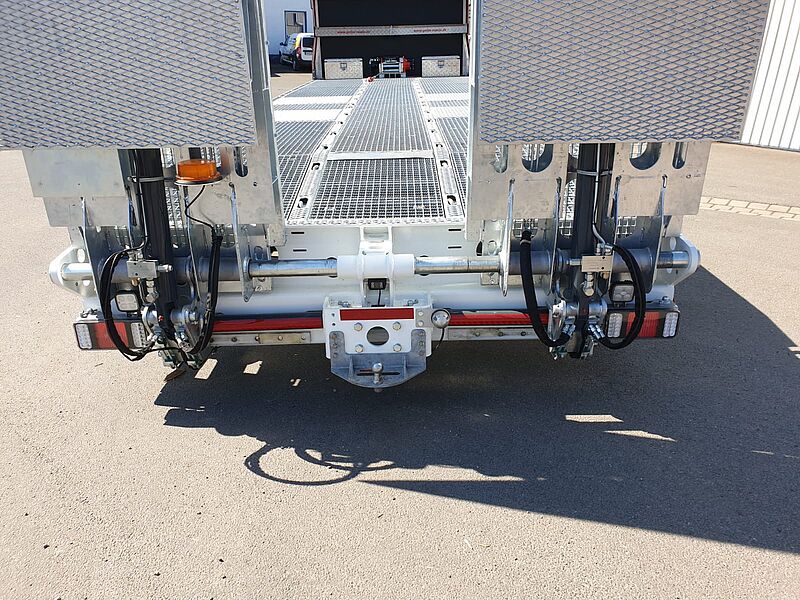

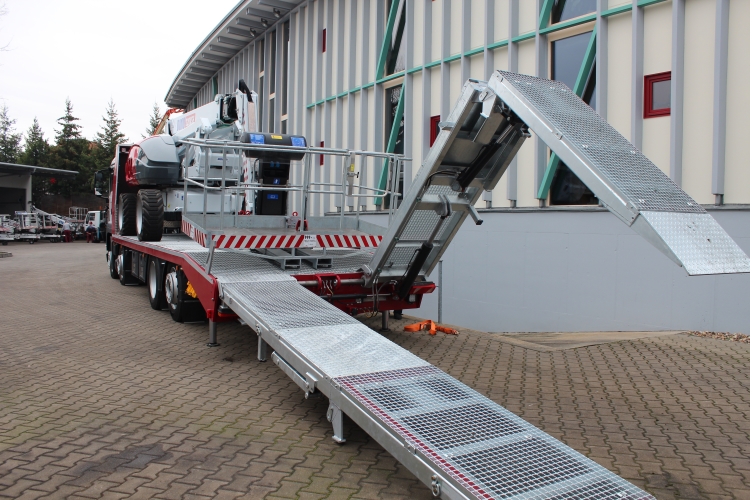

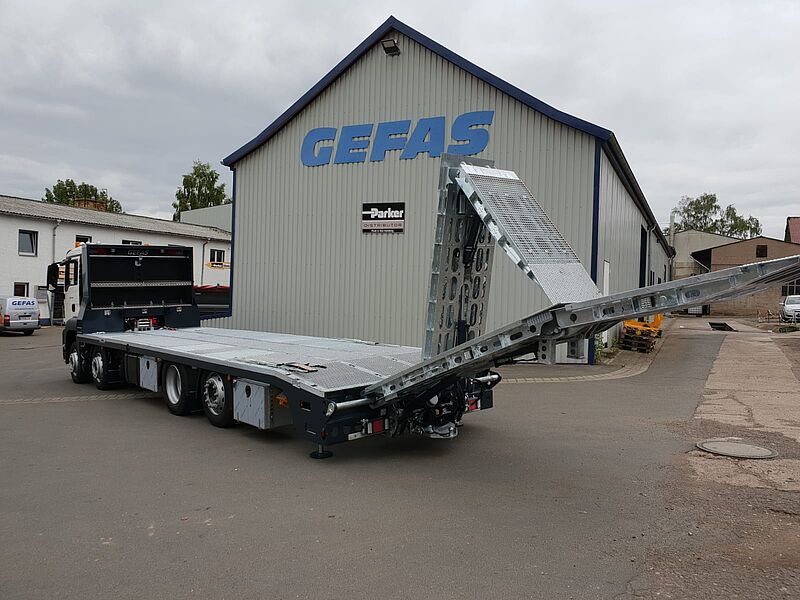

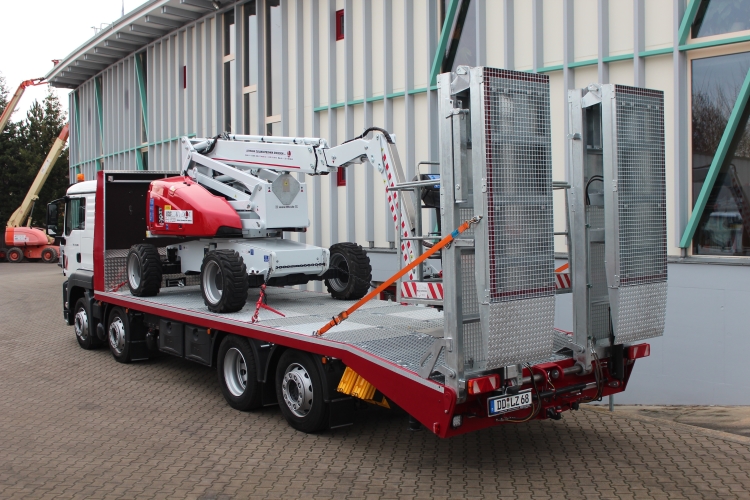

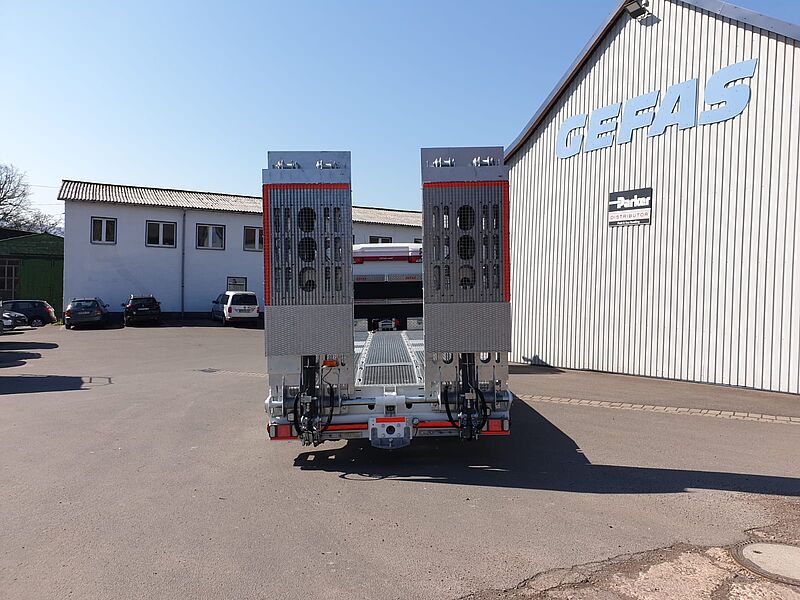

Auffahrrampen
- Abmessungen
- Gesamtlänge: 4500 mm
- Breite 875 mm
- Auffahrwinkel von ca. 8°
- Die Auffahrrampen sind geteilt und werden hydraulisch betätigt
- Rampen seitliche 20mm über den Außenrahmen verschiebbar und mittig zusammen schiebbar auf 25 mm
- sind für Ladenrampenbeladung geeignet
- inkl. integrierten Blitzleuchte als seitliche Warnmarkierung
- Bodenbelag besteht aus verzinkten Gitterosten mit Rutschhemmung R12 oder R13
Stirnwand (Variante 1)
- Kombinierbar mit anderen Varianten nach Kundenwunsch
- Alustirnwand ca. 1200 mm mit einer Gummimatte beschichtet
- 2 Arbeitsscheinwerfer und Rückleuchte zur Fahrbahnsicherung
- Seitenrungen in Wunschfarbe lackiert
- Oberhalb Ablage aus Aluminium inkl. abschließbare Aufnahme für Zurrketten
Stirnwand (Variante 2)
- Kombinierbar mit anderen Varianten nach Kundenwunsch
- Bündig mit Fahrerhausdach
- Alustirnwand ca. 1800 mm mit einer Gummimatte beschichtet
- 2 Arbeitsscheinwerfer und Rückleuchte zur Fahrbahnsicherung
- 2 Ablageboxen aus Aluminium
- Inkl. abschließbare Aufnahme für Zurrketten

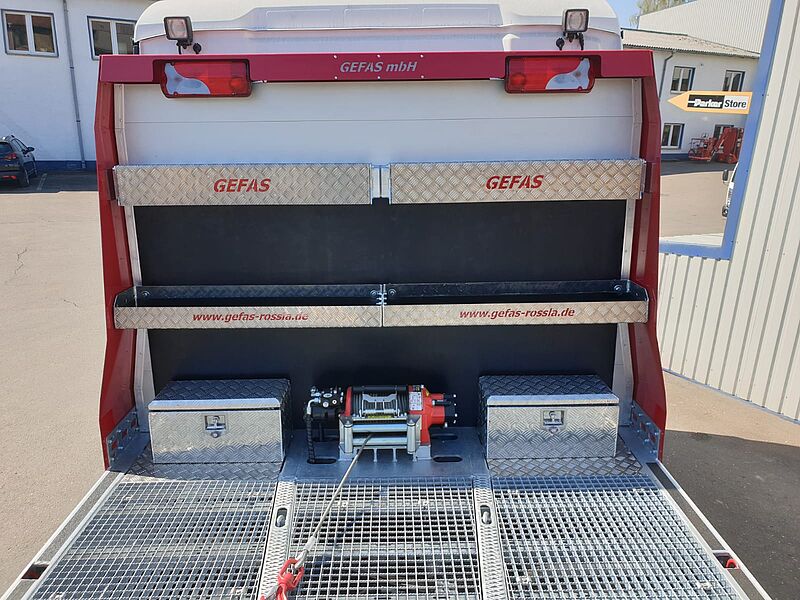

Stirnwand (Variante 3)
- Kombinierbar mit anderen Varianten nach Kundenwunsch
- Staufächer rechts und links sowie über der Seilwinde verbaut
- Bündig mit Fahrerhausdach
- Alustirnwand ca. 1800 mm mit einer Gummimatte beschichtet
- 2 Arbeitsscheinwerfer und Rückleuchte zur Fahrbahnsicherung
- 2 Ablageboxen aus Aluminium
- Inkl. abschließbare Aufnahme für Zurrketten
- Schaufel- und Besenhalter auf der Rückseite der Stirnwand
Optional
| Zu Sonderlösungen sprechen Sie uns gern an, wir finden gemeinsam einen Weg. |
Prospekt
Technische Änderungen vorbehalten
